En el contexto de la transmisión y distribución de energía eléctrica, las líneas protegidas representan una solución innovadora y eficiente para mejorar la seguridad, confiabilidad y sostenibilidad de las redes eléctricas. Estas líneas, diseñadas para reducir las interrupciones y los riesgos asociados a factores externos como las inclemencias climáticas, la interacción con la fauna y la contaminación ambiental, están transformando el panorama de la infraestructura eléctrica.

Con una combinación de tecnología avanzada y materiales específicos, las líneas protegidas no solo disminuyen los costos de mantenimiento, sino que también contribuyen a minimizar los impactos ambientales. Esta característica las convierte en una alternativa ideal para zonas rurales, áreas urbanas densamente pobladas y regiones con ecosistemas delicados.

En este artículo, exploraremos los conceptos básicos de las líneas protegidas, su funcionamiento, ventajas y aplicaciones clave en el sector energético. Una introducción fundamental para entender su importancia en el desarrollo de una red eléctrica más eficiente y resiliente.

¿Qué son las líneas protegidas?

Los sistemas de líneas compactas protegidas con espaciadores, son la solución a los problemas de: congestión; servidumbres de paso y poda reducida, gracias a sus características de diseño, construcción y materiales de fabricación. Son una innovadora forma de distribución de energía. Conformada con cables con tecnología HDPE que garantizan el funcionamiento de la línea aún si se presentan problemas estructurales.

Las líneas compactas garantizan un alto nivel de calidad y confiabilidad de servicio. Según estudios y proyectos con seguimiento,  existen  recorridos con espaciadores, correctamente diseñados y mantenidos, que están en servicio desde hace más de 45 años. Las opciones de tipos de líneas, varían según la potencia que se precise, ya sea desde 13,2 kv ; 33Kv; 66JKv y 132 Kv.

Todas las empresas que transportan y distribuyen energía pueden obtener múltiples beneficios en la implementación de este tipo de líneas aéreas. Frente a climas adversos, los circuitos de cable con espaciadores se convierten en las secciones más seguras de todo el recorrido.

En caso de enfrentar una fuerte tormenta, el circuito de cables con espaciadores es capaz de funcionar por largos períodos de tiempo (semanas o meses) con basuras, hielo y ramas de árboles haciendo puente entre las fases y el neutro, hasta la limpieza.

Prácticamente, no existe límite para la resistencia mecánica del cable portante utilizado para soportar al sistema, haciendo posible la construcción de vanos largos y múltiples ternas en una misma postación. Además es ideal para el cruce de ríos, arroyos, terrenos desnivelados. La única limitación es la que resulta de la resistencia mecánica de las estructuras.

Ventajas y Beneficios

• Ideal para áreas donde es difícil obtener permisos de poda;
• Servidumbres de electroducto muy estrechas;
• Vanos largos atravesando ríos o arroyos;
• Tendido de líneas de distribución bajo líneas de transmisión, eliminando la necesidad de postes intermedios;

• Salidas de subestación que necesiten alto grado de confiabilidad y calidad de servicio;
• Salidas de subestación que presenten dificultades con servidumbres de electroducto;
• Circuitos críticos con respecto a la confiabilidad y calidad de servicio;
• Áreas congestionadas tales como pasajes urbanos, zonas de señales, etc.
• Protección de vida salvaje, incluyendo rapaces. Eliminación de salidas fuera de servicio por accidentes con animales.
• Caída de tensión reducida en líneas largas.
• Los sistemas de cable con espaciadores pueden soportar, contacto de fase con fase o contacto a tierra debidos a ramas y otros desechos durante largo tiempo, sin provocar fallas.

Estos son solo algunos de los beneficios y ventajas que ofrecen las líneas aéreas compactas respecto a los tradicionales sistemas de tendido eléctrico. Recomendamos siempre, un asesoramiento técnico profesional y planificación con expertos para aprovechar al máximo la capacidad de los implementos eléctricos según el espacio geográfico implicado en el desarrollo.

Principales componentes

A continuación, detallamos algunos los principales componentes del sistema de red compacta protegida Hendrix.-

A- Conductores Recubiertos

Son conductores de aluminio trenzados con tres capas donde el espesor total depende de la clase de voltaje requerido. Están recubiertos con una capa aislante, responsable del 80% de sus ventajas frente a conductores desnudos.

Entre sus beneficios, destacamos:

• El recubrimiento evita fallos por contacto
• La capa exterior patentada de alta densidad resiste la abrasión, el seguimiento eléctrico y la degradación de los rayos UV.
• Es posible reducir el espaciamiento de fases NESC debido a la cobertura de alta resistencia al impulso.

Los conductores cubiertos están clasificados para funcionamiento continuo a 75 °C.

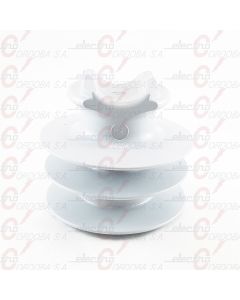

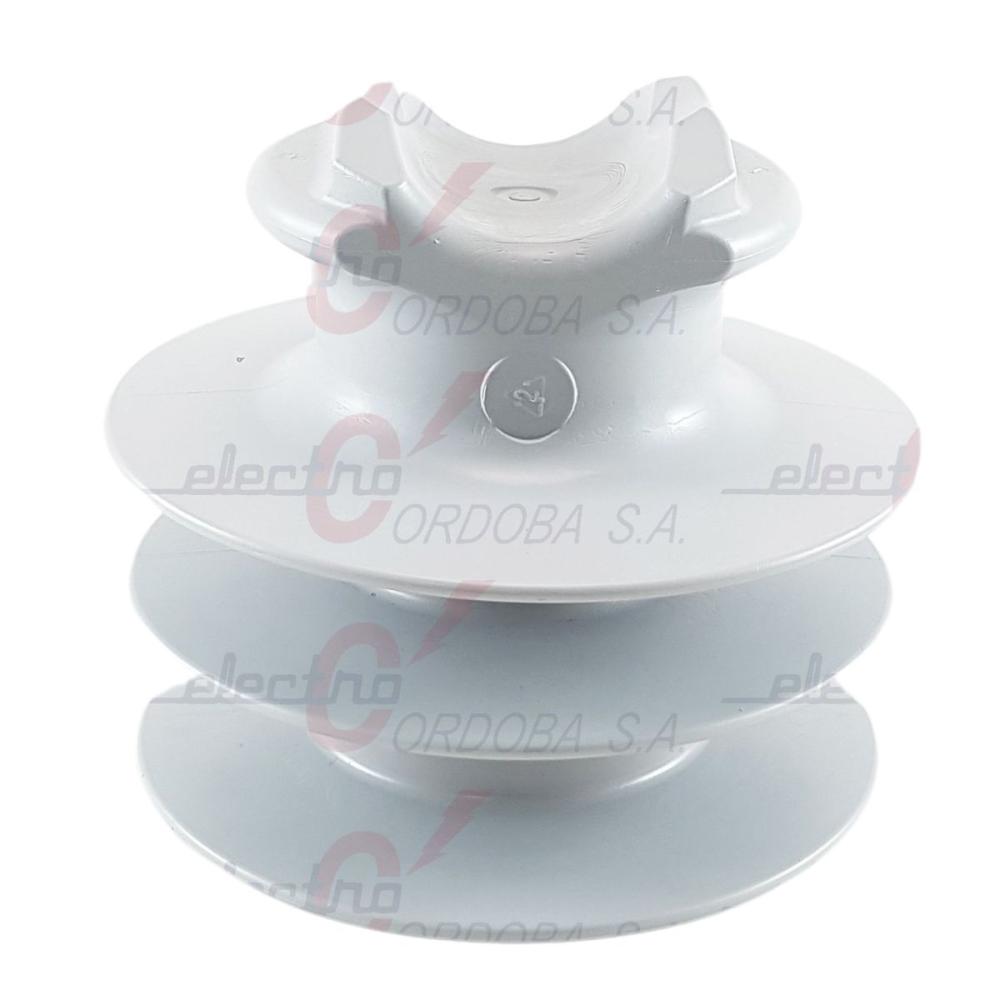

B- Aisladores

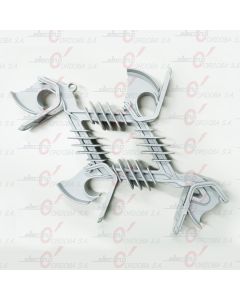

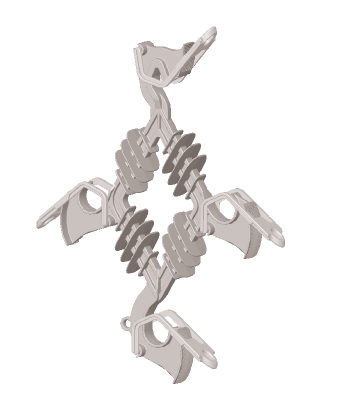

C- Espaciadores

Diseñados para utilizarse en sistemas Hendrix de red compacta, para la sujeción de los conductores.  Moldeados en polietileno de alta densidad patentado, con alta resistencia a la fricción; resistente a golpes; impacto y fuego de rifle, puede ser instalado con herramientas directas de  línea.

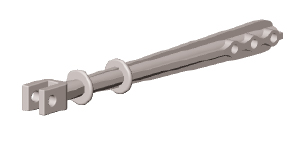

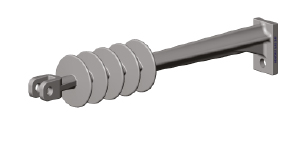

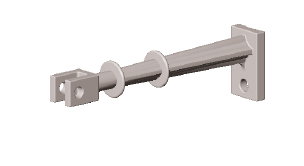

D- Brazos anti Balanceo

Moldeados por inyección, en polietileno de alta densidad. Diseñados con el objetivo de: estabilizar el espaciador en los postes de derivación y eliminar la flexión del cable conductor y la tensión en las conexiones.  Ayuda a minimizar el excesivo movimiento del sistema de los cables en el espaciador en áreas de vientos fuertes

El BAS-14S se monta al costado del poste y no requiere el TS-1. El montaje en el poste se logra utilizando un tirafondo de 1/2”.

Todos los brazos anti-balanceo incluyen una horquilla moldeada para unirla al espaciador mediante un pasador.

Criterios de aplicación de cables protegidos

Las aplicaciones de cables protegidos son variadas. Estos innovadores materiales eléctricos tienden a cubrir una necesidad prioritaria para múltiples sectores con diversas aplicaciones. Particularmente la confiabilidad, seguridad y optimización en las instalaciones eléctricas y en el servicio, que brindan los sistemas de cables protegidos es diferencial y se adecua a las distintas necesidades.

Algunos de los criterios más frecuentes para diseñar e implementar la instalación de una línea protegida son:

• Áreas de congestionamiento de circuitos (salida de subestaciones) Con una compactación de las redes se tiene la posibilidad de instalar hasta cuatro (4) circuitos en una misma estructura;

• Áreas donde se exige un alto índice de confiabilidad debido a las características de los consumidores, tales como hospitales, emisoras de televisión, centros de procesamiento de datos, empresas altamente automatizadas y otras;

• Condominios cerrados, considerando los aspectos de confiabilidad, seguridad e impacto visual;

• En trazas de difícil acceso;

• En locaciones con densa arboleda;

• En áreas de difícil convivencia de las redes convencionales con las edificaciones;

• En áreas con frecuentes actos de vandalismo, en este caso la implantación de la red compacta deberá ser solamente en los sectores detectados de vandalismo;

• En áreas rurales con vegetación preservada por ley.

Electro Córdoba SA es el representante oficial en toda Argentina de Hendrix, líder en la fabricación de aisladores poliméricos, cable protegido, espaciadores y un completo porfolio de soluciones para redes compactas.
