HERRAJES

Tiempo de lectura 2 min

¿QUÉ SON LOS HERRAJES ELÉCTRICOS?

Los herrajes para líneas aéreas son dispositivos mecánicos que se emplean para sujetar los conductores, tensarlos y ajustarlos según la tensión que el conductor necesite, tanto para quedar suspendido en contracción o de dilatación. Es decir, los herrajes proporcionan la fuerza necesaria para retener el conductor o cable de tierra por su propio apriete.

Función: fijación, protección eléctrica, reparación, separación y contención de vibraciones, de los cables conductores y cables temple

Tipos de herrajes según su función:

- De alineación: son los empleados en las zonas de mitad de línea, en lugares que no requieren una gran resistencia a la rotura.

- De amarre: se utilizan en los extremos de línea y en torres intermedias, donde es necesario aportar mayor rigidez a la línea, para evitar la caída en serie de la misma por una inercia mecánica extraordinaria de la línea.

Criterio para  seleccionar la cadena de herrajes correcta.

Para seleccionar una correcta cadena de herrajes lo primero a tener en cuenta, es la capacidad y diámetro del conductor.

Carga de rotura, Tension, Tipo de Aislacion, Elementos de proteccion (ecualizadores de campo, para disminuir el efecto corona y radiointerferencia, aseguramiento del gradiente de potencial de la cadena, etc), tipo de estructura.-

El criterio para saber, si la cadena de herrajes soporta la tensión mecánica a la que se somete el conductor, está dado por el elemento de la cadena que menos soporta.

Características de los herrajes

1. Deben ser diseñados según la función mecánica y eléctrica de su aplicación. Evitando dañar al conductor en condiciones de servicio.
2. Todas las piezas deben estar galvanizadas en caliente o con galvanizado electrolítico o recubrimiento organometálico. Excepto aquellas fabricadas en acero inoxidable apropiado. Deben ser aptas para soportar la acción corrosiva y los elementos contaminantes a los cuales están expuestos.
3. Su diseño y fabricación deben garantizar las diferentes cargas de montaje, mantenimiento y servicio, la corriente del servicio y de cortocircuito; las temperaturas de servicio y las condiciones del medio ambiente. Asegurando que cada componente individual permanezca fijo en su función, durante el servicio.

También podemos clásificar los herrajes según su tipo de apoyo en:

   - Apoyos de anclaje: Su finalidad es proporcionar puntos firmes en la línea, que limiten e impidan la destrucción total de la misma; cuando por cualquier causa se rompa un conductor o apoyo.

   - Apoyos de ángulo: son herrajes empleados para sustentar los conductores y cables de tierra en los vértices o ángulos que forma la línea en su trazado. Además de las fuerzas propias de flexión, en esta clase de apoyos aparece la composición de las tensiones de cada dirección.

   - Apoyos de fin de línea: Soportan las tensiones producidas por toda la línea. Son los puntos de anclaje de mayor resistencia.

   - Apoyos especiales: Su función es diferente a las enumeradas anteriormente; pueden ser, por ejemplo, cruce sobre ferrocarril, vías fluviales, líneas de telecomunicación o una bifurcación.

Herrajes de contacto y ajuste sobre el conductor y cable de guardia (morseteria propiamente dicha)

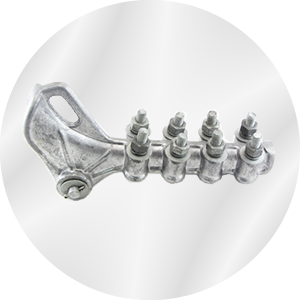

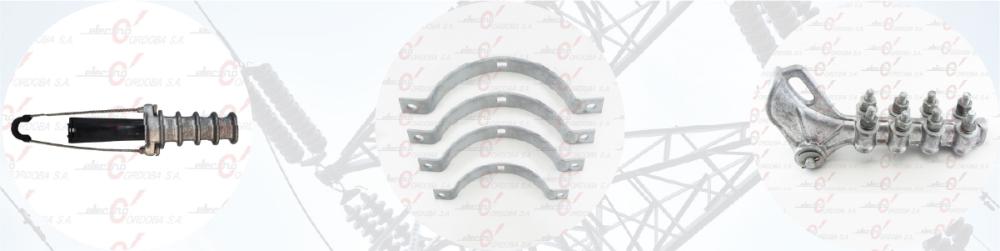

- Grapas de retención para conductor o cable de guardia

- Podrán ser a cable pasante o a compresión

Para el tipo a cable pasante, la parte de ajuste de conductor y la parte de acoplamiento de la grapa serán estructuralmente independientes, de forma que, armado el conjunto de la morsetería y en condiciones de trabajo que se pueda ajustar el conductor sin desacoplar la grapa.-

Elemento mecánico que trabaja a tracción; tensiona o suspende al cable en las líneas de subtransmisión y redes de distribución

Cuerpo (Aleación de aluminio)

Equipada con pernos en U, tuercas y arandelas de presión. Galvanizado en caliente

Pasador de acero inoxidable.

Grapa de suspensión

Tensionan o suspenden al cable en las líneas de transmisión y redes de distribución

Cuerpo: Aleación de aluminio; Pasador: Acero inoxidable.

Elementos ferrosos: Galvanizado en caliente

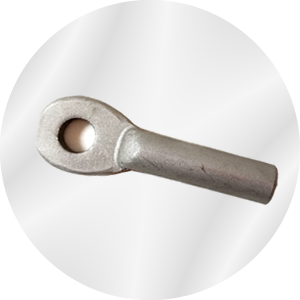

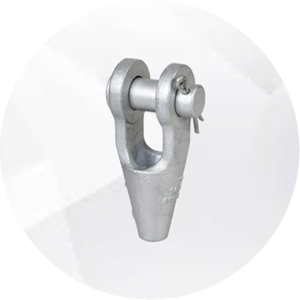

Grapa de amarre tipo recta o a compresión

Elemento mecánico que trabaja a tracción. Tensiona o suspende el cable en las líneas de transmisión y redes de distribución

Cuerpo de la grapa: Aluminio

Embolo: acero forjado galvanizado en caliente

Tornilleria: acero galvanizado en caliente

Pasador: acero inoxidable
